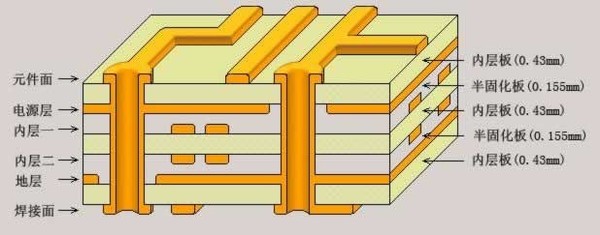

多層板上通孔,埋孔,盲孔判定
- 發表時間:2018-10-22 15:08:31
- 來源:多層板
- 人氣:1197

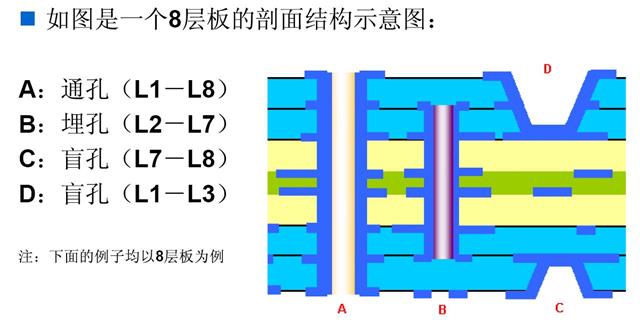

采用盲孔和埋孔是提高多層板密度、減少層數和板面尺寸的有效方法,并大大減少了鍍覆通孔的數量。BUM板幾乎都采用埋孔和盲孔結構。

埋孔和盲孔大都是直徑為0.05~0.15mm的小孔。埋孔在內層薄板上,用制造雙面板的工藝進行制造;而盲孔的制造開始用控制Z軸深度的鉆小孔數控床,現普遍采用激光鉆孔、等離子蝕孔和光致成孔。激光鉆孔有二氧化碳激光機和Nd:YAG紫外激光機

隨著電子產品向高密度,高精度發展,相應對線路板提出了同樣的要求。而提高pcb密度最有效的方法是減少通孔的數量,及精確設置盲孔,埋孔來實現。
