常見的芯片封裝技術種類有哪些?
- 發表時間:2022-09-20 10:32:19
- 來源:本站
- 人氣:708

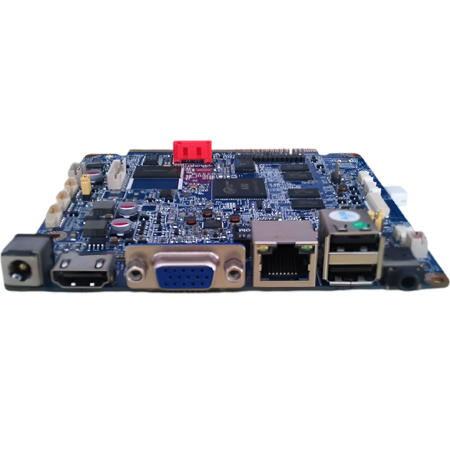

封裝是把集成電路裝配為芯片最終產品的過程,下面深圳市潤澤五洲電子科技有限公司列舉了18種常見的封裝技術,供大家參考:
1、BQFP封裝
帶緩沖墊的四側引腳扁平封裝,QFP封裝之一,在封裝本體的四個角設置突起(緩沖墊) 以防止在運送過程中引腳發生彎曲變形。
2、碰焊PGA封裝
表面貼裝型PGA的別稱。
3、C-(ceramic) 封裝
表示陶瓷封裝的記號,例如,CDIP表示的是陶瓷 DIP,是在實際中經常使用的記號。
4、Cerdip 封裝
用玻璃密封的陶瓷雙列直插式封裝,用于 ECL RAM,DSP(數字信號處理器)等電路。帶有玻璃窗口的Cerdip,用于紫外線擦除型EPROM 以及內部帶有 EPROM 的微機電路等。
5、CLCC 封裝
帶引腳的陶瓷芯片載體,表面貼裝型封裝之一,引腳從封裝的四個側面引出,呈丁字形。帶有窗口的用于封裝紫外線擦除型 EPROM 以及帶有 EPROM 的微機電路等。此封裝也稱為 QFJ、QFJ-G。
6、COB 封裝
板上芯片封裝,是裸芯片貼裝技術之一,半導體芯片交接貼裝在印刷線路板上,芯片與基板的電氣連接用引線縫合方法實現,芯片與基板的電氣連接用引線縫合方法實現,并用樹脂覆 蓋以確保可靠性。雖然 COB 是最簡單的裸芯片貼裝技術,但它的封裝密度遠不如 TAB 和倒片 焊技術。
7、DFP
雙側引腳扁平封裝。是SOP 的別稱。以前曾有此稱法,現在已基本上不用。
8、DIC
陶瓷 DIP(含玻璃密封)的別稱.
9、DIL
DIP 的別稱。
10、DIP/雙列直插式封裝。
插裝型封裝之一,引腳從封裝兩側引出,封裝材料有塑料和陶瓷兩種。 DIP插件是最普及的插裝型封裝,應用范圍包括標準邏輯 IC,存貯器 LSI,微機電路等。
11、DSO
雙側引腳小外形封裝。SOP的別稱。部分半導體廠家采用此名稱。
12、DICP
雙側引腳帶載封裝。TCP(帶載封裝)之一。引腳制作在絕緣帶上并從封裝兩側引出。由于利用的是 TAB(自 動帶載焊接)技術,封裝外形非常薄。常用于液晶顯示驅動 LSI,但多數為定制品。另外,0.5mm 厚的存儲器 LSI簿形封裝正處于開發階段。在日本,按照 EIAJ(日本電子機械工業)會標準規定,將 DICP 命名為DTP。
13、FP
扁平封裝。表面貼裝型封裝之一。QFP 或 SOP的別稱。
14、CPAC
美國 Motorola 公司對 BGA 的別稱。
15、H-(with heat sink)
表示帶散熱器的標記,例如,HSOP 表示帶散熱器的 SOP。
16、JLCC 封裝
J形引腳芯片載體,指帶窗口CLCC和帶窗口的陶瓷 QFJ 的別稱。
17、LCC 封裝
無引腳芯片載體,指陶瓷基板的四個側面只有電極接觸而無引腳的表面貼裝型封裝,是高速和高頻 IC 用 封裝,也稱為陶瓷 QFN 或QFN-C。
18、LGA 封裝
觸點陳列封裝,即在底面制作有陣列狀態坦電極觸點的封裝,裝配時插入插座即可,LGA 與 QFP 相比,能夠以比較小的封裝容納更多的輸入輸出引腳。
以上是關于“常見的芯片封裝技術種類有哪些”的介紹,希望對大家有一定的幫助,更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業,擁有全自動SMT生產線和波峰焊,為您全程開放生產和質量檢測過程,找到我們,您就屬于有了自己的電子加工廠!
