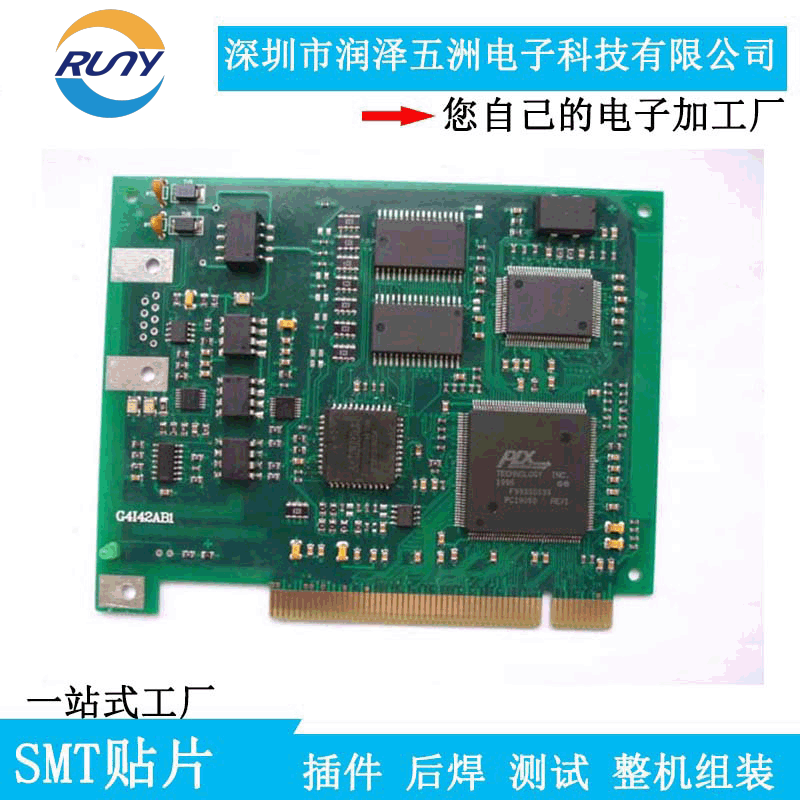

PCBA是印刷電路板組裝的英文縮寫，是PCB經過多種生產和加工鏈接（例如SMT芯片處理和DIP插件）后的電子產品。SMT貼片是PCBA加工環節中極為重要的一部分，這一步驟的加工質量將直接影響最終電子產品的加工質量。

    潤澤五洲PCBA將與您分享PCBA貼片的生產和加工過程。

    1.模板

    根據設計的PCBA文件制作模板的第一步。通常，模板分為有機化學蝕刻銅網或激光切割不銹鋼板網等。

    2.缺少打印

    使用吸水扒將泄漏的膠水印刷在PCBA基板墊上，以盡早準備組件。它位于SMT芯片加工生產線的最前沿。

    3.安裝

    表面安裝組件被準確地安裝在PCBA的固定位置上。常用的機械設備是貼片機，真空吸筆或?qū)Ｓ冕t(yī)療鑷子，它們位于SMT生產線中絲網印刷機的后面。

    4.回流焊

    熔化焊錫膏以使表面安裝組件和PCBA牢固地焊接在一起，以超出設計室指定的電氣設備特性，并根據國家標準曲線進行高精度操作。

    5.清潔

    從PCBA貼片產品中清除對電氣性能有害的化學物質或?qū)θ梭w有害的焊接殘留物，例如助焊劑。通常，如果使用免清洗焊接材料，則無需清洗。常用的清潔機械設備是超聲波清潔器和特殊清潔液。

    6.檢測

    檢查組裝線的質量和組裝產品的焊接質量。常用的機械設備包括高倍放大鏡，光學顯微鏡，在線測試儀（ICT），飛針測試儀，自動電子光學檢查儀（AOI），X射線監控系統，功能測試儀等。

    7.維修

    進行PCBA返修和維修，并進行異常檢查。隨機放置在SMT加工技術生產線上。
