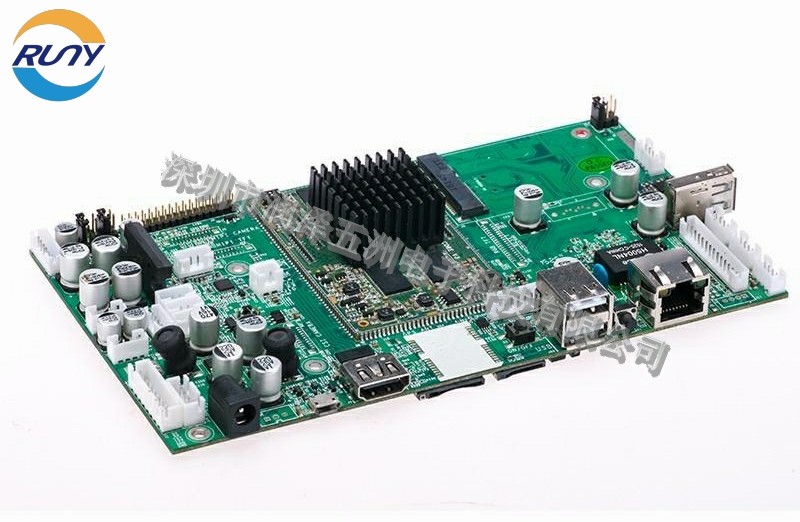

電路板打樣是電子設備的基礎，并且可以在當今世界上的所有電子設備中找到。高科技產品的多功能性決定了PCB電路板的復雜性和高性能。

    眾所周知，大多數科學成就都是重復實驗的結果。在大規模生產新產品之前，PCB打樣是必不可少的步驟。一方面，PCB打樣可以以更低的成本和更快的速度修改設計，以提高設計性能。另一方面，它有助于避免出現更多問題并降低批量生產的風險。

    電路板打樣的普及無疑對許多PCB研究人員來說是福音。

    電路板打樣的三個因素:

    對于電路板打樣，選擇制造商時，快速交付是客戶的主要考慮因素。無論您是工程師，學生還是業余愛好者，您都想知道您的設計是否可以盡快達到預期的效果。越早獲得PCB驗證，就越可以測試并開始批量生產。

    其次，成本是所有商人尤其是學生最關心的問題。有時，最終產品需要多次電路板打樣經驗。運行電路板打樣時追求成本效益。

    第三個因素是高性能和高可靠性的質量保證。盡管快速和低成本是客戶的基本要求，但質量仍然是他們的頭等大事。是的，無論成本高低，您都不想獲得低質量，高風險的PCB。

    簡而言之，電路板打樣制造商的最佳選擇必須滿足以下因素：交貨速度快，質量好且具有成本效益。作為擁有多年P(guān)CB生產經驗和先進生產設備的制造商，匯和電路可以成為您開發PCB項目的合作伙伴。提供所有文檔生產需求后，您可以快速獲取PCB電路板的報價，以獲取最佳價格和生產時間。

    對于PCB電路板打樣的一些小常識大家知道幾個呢？這里分享9個。

    1、檢測PCB板要注意電烙鐵的絕緣性能

    不允許帶電使用烙鐵焊接，要確認烙鐵不帶電，最好把烙鐵的外殼接地，對MOS電路更應小心，能采用6~8V的低壓電路鐵就更安全。

    2、檢測PCB板前要了解集成電路及其相關電路的工作原理

    檢查和修理集成電路前首先要熟悉所用集成電路的功能、內部電路、主要電氣參數、各引腳的作用以及引腳的正常電壓、波形與外圍元件組成電路的工作原理。如果具備以上條件，那么分析和檢查會容易許多。

    3、嚴禁在無隔離變壓器的情況下，用已接地的測試設備去接觸底板帶電的電視、音響、錄像等設備來檢測PCB板

    嚴禁用外殼已接地的儀器設備直接測試無電源隔離變壓器的電視、音響、錄像等設備。雖然一般的收錄機都具有電源變壓器，當接觸到較特殊的尤其是輸出功率較大或?qū)Σ捎玫碾娫葱再|(zhì)不太了解的電視或音響設備時，首先要弄清該機底盤是否帶電，否則極易與底板帶電的電視、音響等設備造成電源短路，波及集成電路，造成故障的進一步擴大。

    4、檢測PCB板測試儀表內阻要大

    測量集成電路引腳直流電壓時，應選用表頭內阻大于20KΩ/V的萬用表，否則對某些引腳電壓會有較大的測量誤差。

    5、檢測PCB板要注意功率集成電路的散熱

    功率集成電路應散熱良好，不允許不帶散熱器而處于大功率的狀態下工作。

    6、檢測PCB板要保證焊接質量

    焊接時確實焊牢，焊錫的堆積、氣孔容易造成虛焊。焊接時間一般不超過3秒鐘，烙鐵的功率應用內熱式25W左右。已焊接好的集成電路要仔細查看，最好用歐姆表測量各引腳間有否短路，確認無焊錫粘連現象再接通電源。

    7、檢測PCB板引線要合理

    如需要加接外圍元件代替集成電路內部已損壞部分，應選用小型元器件，且接線要合理以免造成不必要的寄生耦合，尤其是要處理好音頻功放集成電路和前置放大電路之間的接地端。

    8、檢測PCB板不要輕易斷定集成電路的損壞

    不要輕易地判斷集成電路已損壞。因?yàn)榧呻娐方^大多數為直接耦合，一旦某一電路不正常，可能會導致多處電壓變化，而這些變化不一定是集成電路損壞引起的，另外在有些情況下測得各引腳電壓與正常值相符或接近時，也不一定都能說明集成電路就是好的。因?yàn)橛行┸浌收喜粫?huì)引起直流電壓的變化。

    9、測試PCB板不要造成引腳間短路

    電壓測量或用示波器探頭測試波形時，表筆或探頭不要由于滑動而造成集成電路引腳間短路，最好在與引腳直接連通的外圍印刷電路上進行測量。任何瞬間的短路都容易損壞集成電路，在測試扁平型封裝的CMOS集成電路時更要加倍小心。
