充電樁PCBA專業代工：深耕新能源領域，打造高可靠性電路板方案

一、新能源充電樁PCBA的核心技術挑戰

1. 高壓大電流耐受性
   新能源汽車充電樁需處理200V-800V甚至更高電壓，PCBA設計需滿足高壓隔離要求：

• 爬電距離：每千伏電壓需1-4mm（依污染等級調整），高CTI值材料可縮短距離；

• 電氣間隙：空氣中的最短絕緣距離，需結合高濕度環境增加裕量；

• 布局優化：高壓區與低壓區明確分區，通過隔離槽或絕緣屏障增強隔離效果。

2. 散熱與熱管理

• 厚銅箔設計：采用2oz-3oz銅箔降低線路電阻，減少能量損耗；

• 散熱結構：金屬基板（如鋁基板）、散熱孔陣列（孔間距2mm）和散熱鰭片組合，降低PCB溫度20℃以上；

• 材料選擇：高導熱基材（如陶瓷基板）或改性FR-4，提升熱穩定性。

3. 電磁兼容性（EMC）

• 屏蔽設計：接地平面+銅箔屏蔽隔艙，抑制100-1000MHz電磁干擾至-90dB以下；

• 信號濾波：電源輸入端設置π型濾波網絡，高速信號線路采用50Ω±5%阻抗匹配，降低誤碼率。

4. 長壽命與可靠性

• 材料耐候性：添加抗UV添加劑的基材和防腐蝕鍍層（鎳層10μm+金層0.5μm），通過3000小時紫外老化測試；

• 制程控制：層壓壓力35kgf/cm2±1kgf/cm2，蝕刻液濃度偏差<5%，尺寸公差±0.02mm；

• 可靠性驗證：1000小時高溫高濕測試（85℃/85% RH）、5000次溫度循環（-40℃~70℃）。

二、專業代工廠的核心能力

1. 垂直整合服務

• 一站式解決方案：從PCB設計、元器件采購到SMT貼片、DIP插件、功能測試（FCT）全流程覆蓋；

• 定制化能力：支持1-30層PCB生產，微細QFP 0.2mm、BGA 0.2mm等高密度封裝焊接。

2. 先進制造工藝

• 真空回流焊：消除焊點氣泡，空洞率<0.5%，良品率提升40%，返修率下降60%；

• 自動化設備：7條防塵SMT生產線，配備松下MVⅡ-F貼片機、回流爐、波峰焊錫機，支持0402-3216元件封裝。

3. 質量管控體系

• 認證標準：ISO9001、IATF16949、UL、SGS等國際認證；

• 測試能力：ICT（內部電路測試）、FCT（功能測試）、BGA X射線檢測、3D坐標測量儀；

• 追溯系統：元器件批次可追溯，確保生產過程透明化。

三、行業應用案例

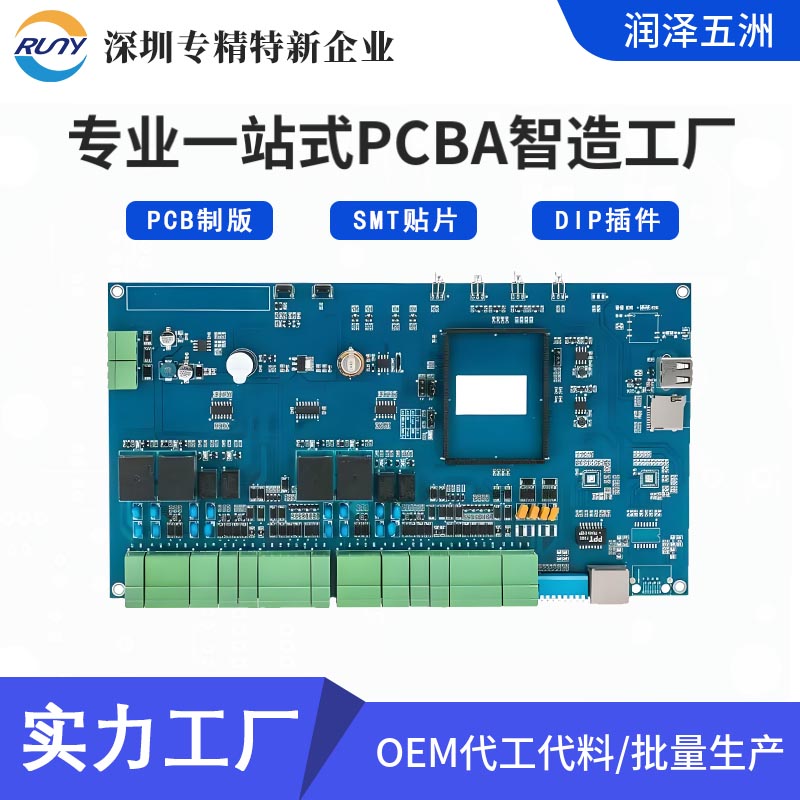

1. 汽車充電樁主板

• 四層板設計：Htg180、2oz銅箔，無鉛錫工藝；

• 功能集成：支持充電模塊控制、通信協議轉換、安全保護（過壓/過流/漏電檢測）；

• 交付周期：樣品7-10個工作日，大批量生產分批交付，縮短客戶上市時間。

2. 智能電網設備

• 10kV開關柜測控單元：采用“基材+絕緣涂層+空氣間隙”三級絕緣結構，絕緣等級提升至20kV；

• 電力線載波通信PCB：接地平面+屏蔽隔艙設計，電磁干擾抑制至-90dB以下，數據傳輸誤碼率<10??。

四、選擇專業代工廠的五大標準

1. 技術實力：是否具備高壓PCB設計、高頻高速材料應用、EMC優化等核心技術；

2. 生產能力：SMT貼片精度、真空回流焊等高端設備覆蓋率、日產能（如5000萬點/日）；

3. 質量認證：ISO9001、IATF16949、UL等認證是否齊全；

4. 供應鏈管理：元器件多元化采購渠道、庫存管理系統、緊急訂單響應速度；

5. 服務模式：是否支持“設計+制造+測試”一站式服務，縮短項目周期。

五、未來趨勢：智能化與綠色制造

1. 智能化升級：

• AI質檢系統實時檢測焊點缺陷，數字孿生工藝模擬優化生產參數；

• 物聯網遠程監控設備狀態，預測性維護降低停機風險。

2. 綠色制造：

• 無鉛焊接、無鹵素基材、可回收材料應用，滿足歐盟RoHS、REACH法規；

• 太陽能供電工廠、低溫焊接工藝降低碳足跡。
