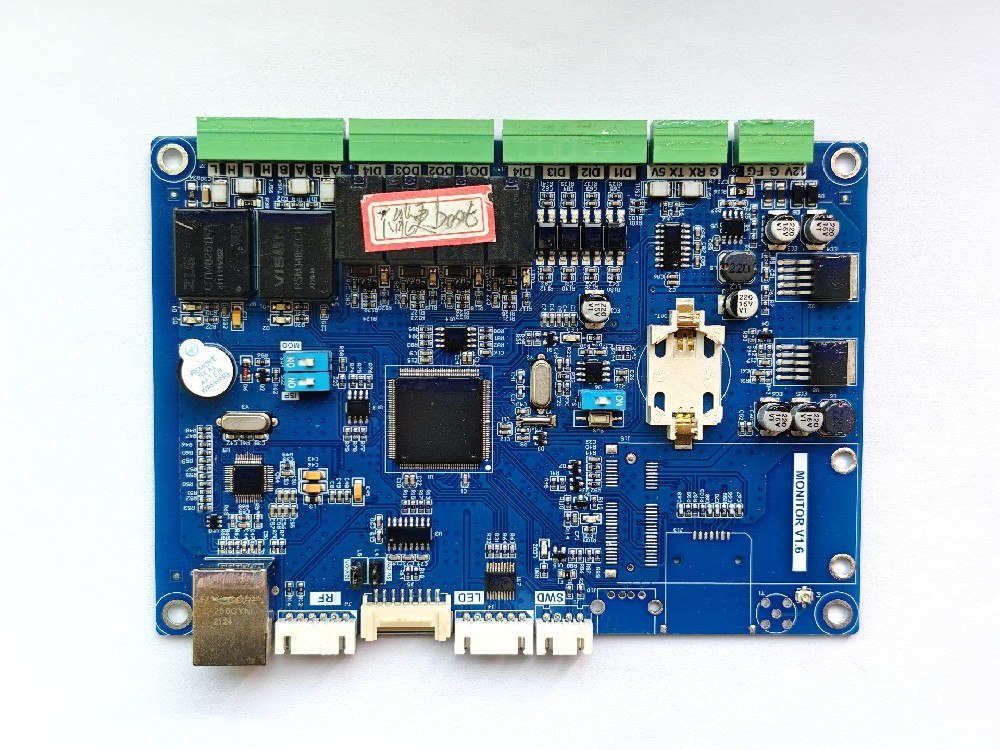

在PCBA（印刷電路板組件）加工中，品質陷阱如虛焊、短路、元件錯位、漏件等缺陷嚴重影響產品良率。通過AOI（自動光學檢測）與AI（人工智能）技術的深度融合，可顯著提升檢測精度與效率，將直通率提升至99%以上。以下是具體實現路徑與關鍵技術：

一、AOI檢測技術升級

1. 多光譜成像技術
   針對不同材質元件（如高反光金屬、透明薄膜）采用定制化光源方案。例如，使用470nm藍色同軸光可將FPC軟板線路斷線檢出率從82%提升至99%。結合紅外背光穿透技術，可檢測PCB內部層間短路缺陷。

2. 高精度成像系統
   采用2000萬像素相機配合5X遠心鏡頭，實現0.02mm像素當量，確保0.05mm焊錫球缺陷的精準識別。通過光學濾波技術消除環境光干擾，在復雜車間環境下保持檢測穩定性。

3. 動態曝光控制
   根據傳送帶速度自動調節曝光時間（≤1/(2×傳送帶速度)），配合μs級頻閃LED光源，有效消除50cm/s高速運動下的圖像拖影，漏檢率降低至0.01%以下。

二、AI算法創新應用

1. 深度學習缺陷分類
   基于CNN（卷積神經網絡）的缺陷檢測系統，通過百萬級樣本訓練，可識別200+種復雜缺陷類型。例如，某PCB制造商采用AI-AOI設備后，缺陷逃逸率降至<100ppm，較傳統AOI提升30倍檢測精度。

2. 實時缺陷預測
   結合生成式對抗網絡（GAN）框架，AI系統可模擬生成罕見缺陷樣本，增強模型泛化能力。某企業通過該技術構建的定制化模型，使基礎模型準確率從85%提升至99.5%。

3. 自適應學習機制
   MLOps（機器學習運維）框架支持在線模型迭代，通過持續收集生產數據優化檢測標準。某工廠實施該方案后，模型更新周期從3個月縮短至7天，缺陷識別準確率隨時間推移持續提升。

三、檢測流程優化

1. 三維空間檢測
   集成3D激光輪廓儀與AOI系統，實現元件翹曲度（±0.01mm）、焊點高度（±0.005mm）的立體檢測。某汽車電子企業通過該技術，將焊點空洞率從15%降至2%以下。

2. 多模態數據融合
   同步采集AOI光學圖像、X-Ray透視影像、ICT電性能數據，構建多維度缺陷分析模型。某醫療設備制造商采用該方案后，產品一次性通過率（FPY）從74%提升至99%。

3. 智能缺陷標注系統
   AI自動生成缺陷位置、類型、嚴重程度等結構化報告，支持工程師快速定位問題根源。某3C企業通過該系統，將復檢工作量減少92%，維修效率提升4倍。

四、實施效果驗證

1. 某家電企業案例
   引入數之聯追光AI-AOI設備后，缺陷檢出率達99.99%，誤判率<0.3%。編程時間從2小時縮短至10分鐘，1個工程師可管理5條產線，人力成本降低60%。

2. 某PCB制造商實踐
   采用研華AI+AOI解決方案，實現雙列直插封裝（DIP）和SMT生產線成品率提升95%。系統支持45TB本地存儲，確保數據安全的同時，通過10GbE高速接口實現海量數據實時傳輸。

3. 行業趨勢數據
   據統計，AI驅動的AOI系統可使PCBA檢測效率提升3-5倍，人力成本降低70%以上。隨著深度學習算法持續優化，未來檢測精度有望突破99.999%的極限。

五、未來發展方向

1. 納米級檢測技術
   結合電子束檢測（EBI）與AI算法，實現0.1μm級缺陷識別，滿足先進封裝（如Chiplet）的質量控制需求。

2. 數字孿生檢測
   構建虛擬檢測環境，通過數字孿生技術預測潛在缺陷，實現從被動檢測到主動預防的范式轉變。

3. 邊緣計算部署
   在AOI設備端集成AI推理芯片，實現毫秒級缺陷響應，滿足高速生產線（>1000件/小時）的實時檢測需求。

通過上述技術路徑，PCBA加工企業可構建"光學成像-AI分析-流程優化"的閉環質量管理體系，在保證檢測精度的同時，將直通率提升至行業領先水平，為智能制造奠定堅實基礎。
